什么是Inconel718合金？

Inconel718合金是含鈮、鉬的沉淀硬化型鎳鉻鐵合金，在650℃以下時具有高強度、良好的韌性以及在高低溫環(huán)境均具有耐腐蝕性。其狀態(tài)可以是固溶處理或沉淀硬化態(tài)。

分類：鎳基合金

中國牌號：GH4169/GH169

美國牌號：UNS NO7718

法國牌號：NC19FeNb

德國牌號NiCr19Fe19Nb5/W.NR.2.4668

密度：ρ=8.24g/cm3

熔化溫度范圍：1260～1320℃

無錫鳴諾Inconel718（NO7718/2.4668）圓鋼企業(yè)官網(wǎng)：http://www.richardhaberarchitect.com

聯(lián)系方式：13812085997隋經(jīng)理

Inconel718（NO7718/2.4668）具有以下特性：

1.易加工性

2.在700℃時具有高的抗拉強度、疲勞強度、抗蠕變強度和斷裂強度

3.在1000℃時具有高抗氧化性

4.在低溫下具有穩(wěn)定的化學性能

5.良好的焊接性能

Inconel718（NO7718/2.4668）應(yīng)用領(lǐng)域：

由于在700℃時具有高溫強度和優(yōu)秀的耐腐蝕性能、易加工性，可廣泛應(yīng)用于各種高要求的場合。

如：汽輪機、液體燃料火箭、低溫工程、酸性環(huán)境、核工程.

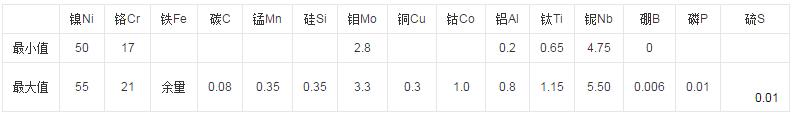

Inconel718（NO7718/2.4668）化學成分

Inconel718（NO7718/2.4668）的加工和熱處理

Inconel718（NO7718/2.4668）合金在機械加工領(lǐng)域?qū)匐y加工材料。

Inconel718（NO7718/2.4668）預(yù)熱：工件在加熱之前和加熱過程中都必須進行表面清理，保持表面清潔。若加熱環(huán)境含有硫、磷、鉛或其他低熔點金屬，Inconel718合金將變脆。雜質(zhì)來源于做標記的油漆、粉筆、潤滑油、水、燃料等。燃料的硫含量要低，如液化氣和天然氣的雜質(zhì)含量要低于0.1%，城市煤氣的硫含量要低于0.25g/m3，石油氣的硫含量低于0.5%是理想的。

加熱的電爐***好要具有較精確的控溫能力，爐氣必須為中性或弱堿性，應(yīng)避免爐氣成分在氧化性和還原性中波動。

Inconel718（NO7718/2.4668）熱加工：Inconel718合金合適的熱加工溫度為1120-900℃，冷卻方式可以是水淬或其他快速冷卻方式，熱加工后應(yīng)及時退火以保證得到***佳的性能。熱加工時材料應(yīng)加熱到加工溫度的上限，為了保證加工時的塑性，變形量達到20%時的終加工溫度不應(yīng)低于960℃。

Inconel718（NO7718/2.4668）冷加工：冷加工應(yīng)在固溶處理后進行，Inconel718的加工硬化率大于奧氏體不銹鋼，因此加工設(shè)備應(yīng)作相應(yīng)調(diào)整，并且在冷加工過程中應(yīng)有中間退火過程。

Inconel718（NO7718/2.4668）熱處理：不同的固溶處理和時效處理工藝會得到不同的材料性能。由于γ"相的擴散速率較低，所以通過長時間的時效處理能使Inconel718合金獲得***佳的機械性能。

Inconel718（NO7718/2.4668）打磨：在Inconel718工件焊縫附近的氧化物要比不銹鋼的更難以去除，需要用細砂帶打磨，在硝酸和氫氟酸的混合酸中酸洗之前，也要用砂紙去除氧化物或進行鹽浴預(yù)處理。

Inconel718（NO7718/2.4668）機加工：Inconel718的機加工需在固溶處理后進行，要考慮到材料的加工硬化性，與奧氏體不銹鋼不同的是， Inconel718適合采用低表面切削速度。

Inconel718（NO7718/2.4668）焊接：沉淀硬化型的Inconel718合金很適合于焊接，無焊后開裂傾向。適焊性、易加工性、高強度是這種材料的幾大優(yōu)點。

Inconel718適合于電弧焊、等離子焊等。在焊接前，材料表面要潔凈、無油污、無粉筆記號等，焊縫周圍25mm 范圍內(nèi)要打磨露出光亮的金屬。

Inconel 718 推薦使用的焊接材料:GTAW/GMAW、Nicrofer S 5219、W.-Nr. 2.4667、SG-NiCr19NbMoTi、AWS A 5.14 ERNiFeCr-2、BS 2901 Part 5: NA 51
